로봇을 처음 만들어보고 싶어도 전류, 전압, 저항 같은 용어부터 낯설게 느껴져 시작을 망설이는 분들이 많습니다. 하지만 몇 가지 핵심 용어만 정확히 이해하면, 이후 회로를 연결하고 코드를 작성하는 모든 과정이 훨씬 수월해집니다. 지금부터 완전 초보자도 이해할 수 있도록 로봇 제작에 반드시 필요한 기초 용어를 하나씩 정리해드리겠습니다.
로봇을 만들기 전에 왜 기초 용어부터 알아야 할까요?
로봇은 결국 전기 회로와 코드가 결합된 결과물입니다. 회로에서 어떤 부품이 어떤 역할을 하는지 모른 채 무작정 따라 연결하면, 작은 오류 하나에도 원인을 찾지 못하고 쉽게 포기하게 됩니다. 반면 기초 용어를 먼저 익혀두면, 나중에 회로가 제대로 작동하지 않을 때도 어디를 점검해야 할지 스스로 판단할 수 있는 힘이 생깁니다. 이번 글은 앞으로 이어질 로봇 제작 시리즈의 첫걸음으로, 이후 모든 단계에서 반복적으로 등장하는 개념들을 미리 정리하는 데 목적이 있습니다.
전류·전압·저항, 이 세 가지부터 확실히 잡고 가야 하는 이유

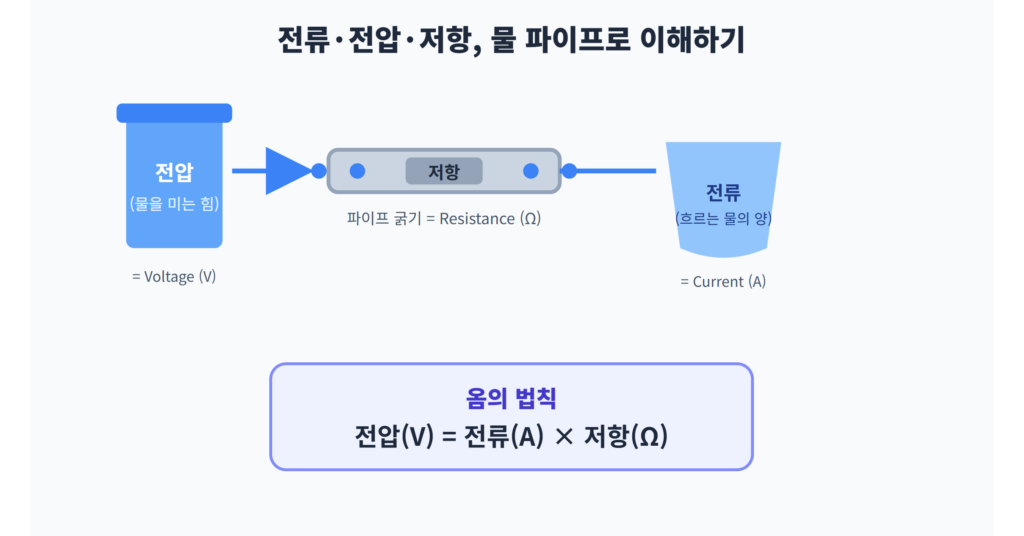

전기 회로를 이해하는 가장 쉬운 방법은 물이 흐르는 파이프에 비유하는 것입니다. 전류는 파이프 속을 흐르는 물의 양, 전압은 물을 흐르게 만드는 압력, 저항은 파이프의 굵기라고 생각하면 이해가 훨씬 쉬워집니다. 압력(전압)이 높을수록 물(전류)이 더 세게 흐르고, 파이프가 좁을수록(저항이 클수록) 물의 흐름은 줄어듭니다. 이 세 가지 개념의 관계를 옴의 법칙이라고 부르며, 로봇 제작 전 과정에서 가장 기본이 되는 원리입니다.
요약
– 전류: 회로 속을 흐르는 전기의 양 (단위: 암페어, A)
– 전압: 전류를 흐르게 만드는 힘 (단위: 볼트, V)
– 저항: 전류의 흐름을 방해하는 정도 (단위: 옴, Ω)
– 옴의 법칙: 전압 = 전류 × 저항의 관계로 세 값이 서로 연결됨
저항·커패시터·다이오드, 회로에서 자주 보이는 부품 이름 정리
로봇 회로를 살펴보면 작고 알록달록한 부품들이 여러 개 꽂혀 있는 것을 볼 수 있습니다. 이 부품들의 이름과 역할을 모르면 회로도를 봐도 무엇을 뜻하는지 전혀 알 수 없습니다. 저항은 전류의 흐름을 일정하게 조절해 다른 부품이 과전류로 손상되지 않도록 보호하는 역할을 합니다. 커패시터는 전기를 잠시 저장했다가 필요할 때 방출하는 부품으로, 전압이 갑자기 흔들리는 것을 안정시키는 역할을 합니다. 다이오드는 전류가 한쪽 방향으로만 흐르도록 제한하는 부품으로, 회로가 반대로 연결되었을 때 부품이 망가지는 것을 막아줍니다.
요약
– 저항(Resistor): 전류의 양을 조절하고 다른 부품을 보호
– 커패시터(Capacitor): 전기를 저장했다가 필요할 때 방출, 전압 안정화
– 다이오드(Diode): 전류를 한 방향으로만 흐르게 제한
– 세 부품 모두 겉모습이 작지만 회로 안정성에 핵심적인 역할을 담당
브레드보드, 아두이노, 센서… 초보자가 헷갈리는 장비 용어 총정리

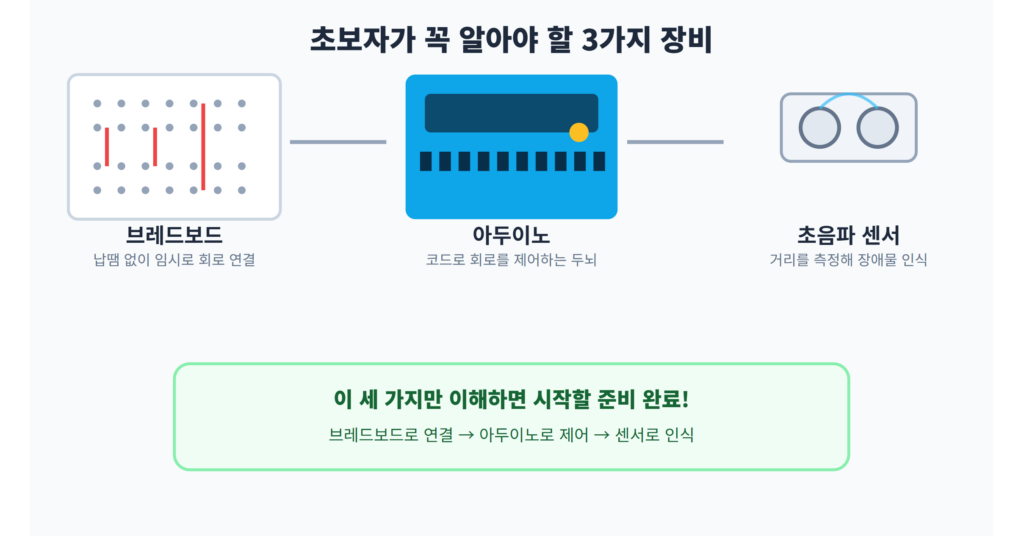

부품 이름을 익혔다면, 이제 이 부품들을 연결하고 제어하는 장비의 이름도 알아야 합니다. 브레드보드는 납땜 없이 부품과 전선을 꽂아 임시로 회로를 구성할 수 있는 판으로, 초보자가 실수해도 쉽게 다시 연결할 수 있어 첫 실습에 가장 많이 사용됩니다. 아두이노는 코드를 입력해 회로를 제어하는 초소형 컴퓨터라고 이해하면 됩니다. 센서는 온도, 거리, 소리 같은 외부 정보를 전기 신호로 바꿔 아두이노에 전달하는 부품으로, 로봇이 주변 환경을 “인식”할 수 있게 해주는 핵심 요소입니다.
요약
– 브레드보드: 납땜 없이 회로를 임시로 구성하는 실습용 보드
– 아두이노: 코드로 회로를 제어하는 초소형 컴퓨터(마이크로컨트롤러)
– 센서: 온도·거리·소리 등 외부 정보를 전기 신호로 변환하는 부품
– 이 세 가지는 이후 모든 로봇 제작 단계에서 반복적으로 등장하는 핵심 장비
Q. 이 용어들을 다 외워야만 다음 단계로 넘어갈 수 있나요?
A. 완벽하게 암기할 필요는 없습니다. 다만 각 용어가 어떤 역할을 하는지 개념적으로 이해하고 있으면, 이후 회로 연결이나 코드 작성 과정에서 막히는 부분이 생겼을 때 스스로 원인을 추측해볼 수 있는 기초 체력이 됩니다.
Q. 전자공학을 전공하지 않아도 로봇을 만들 수 있나요?
A. 네, 가능합니다. 이번 시리즈에서 다루는 로봇 제작 과정은 전공 지식이 없는 완전 초보자, 심지어 초등학생도 따라할 수 있는 수준으로 구성되어 있습니다. 핵심 개념만 이해하면 실제 조립과 코딩은 단계별로 따라가며 익힐 수 있습니다.
Q. 다음 단계에서는 무엇을 배우게 되나요?
A. 다음 글부터는 이번에 정리한 용어들을 바탕으로, 모터가 움직이는 원리와 센서가 세상을 인식하는 원리를 하나씩 실습하며 배우게 됩니다. 이론을 먼저 이해했으니, 이제부터는 직접 손으로 만져보며 확인하는 단계로 넘어갑니다.
