로봇을 움직이게 하는 핵심 부품인 모터는, 전기를 연결하면 당연하다는 듯 돌아가지만 정작 왜 돌아가는지 그 원리를 이해하는 초보자는 많지 않습니다. 눈에 보이지 않는 자기장의 힘으로 설명되다 보니 글로만 읽으면 더욱 막연하게 느껴지기 쉽습니다. 이럴 때는 AI에게 직접 그림을 그려달라고 요청하면, 텍스트 설명만으로는 이해하기 어려웠던 원리를 훨씬 직관적으로 파악할 수 있습니다. 이번 글에서는 모터가 도는 기본 원리와, AI에게 그림을 요청해 이해도를 높이는 방법을 정리해드리겠습니다.
모터는 왜 도는 걸까요? 눈에 안 보이는 원리라 더 어렵게 느껴짐
DC 모터 내부에는 자석과 코일이 들어 있습니다. 코일에 전류가 흐르면 코일 주변에 자기장이 만들어지고, 이 자기장이 주변 자석의 자기장과 서로 밀고 당기면서 회전하는 힘이 발생합니다. 문제는 이 모든 과정이 모터 내부, 그것도 눈에 보이지 않는 자기장의 상호작용으로 일어난다는 점입니다. 아무리 글로 “자기장이 힘을 만든다”고 설명해도, 실제로 그 힘이 어느 방향으로 어떻게 작용하는지 머릿속으로 그려내기는 쉽지 않습니다.
AI에게 그림을 그려달라고 요청하면 좋은 이유
이런 상황에서 AI에게 “DC 모터 내부에서 자석과 코일이 어떻게 배치되어 있고, 전류가 흐를 때 어느 방향으로 힘이 작용하는지 그림으로 그려줘”라고 요청하면, 화살표와 도형을 이용해 자기장의 방향과 힘의 방향을 시각적으로 표현해줍니다. 글로 읽었을 때는 추상적으로 느껴지던 개념도, 화살표 하나로 방향이 표시되는 순간 훨씬 명확하게 이해됩니다. 특히 아이와 함께 학습할 때는 텍스트 설명보다 그림 하나가 훨씬 효과적인 경우가 많습니다.
요약
– DC 모터는 코일의 전류가 만드는 자기장과 영구자석의 자기장이 상호작용해 회전
– 텍스트 설명만으로는 힘의 방향을 직관적으로 이해하기 어려움
– AI에게 방향과 배치를 그림으로 요청하면 이해도가 크게 높아짐

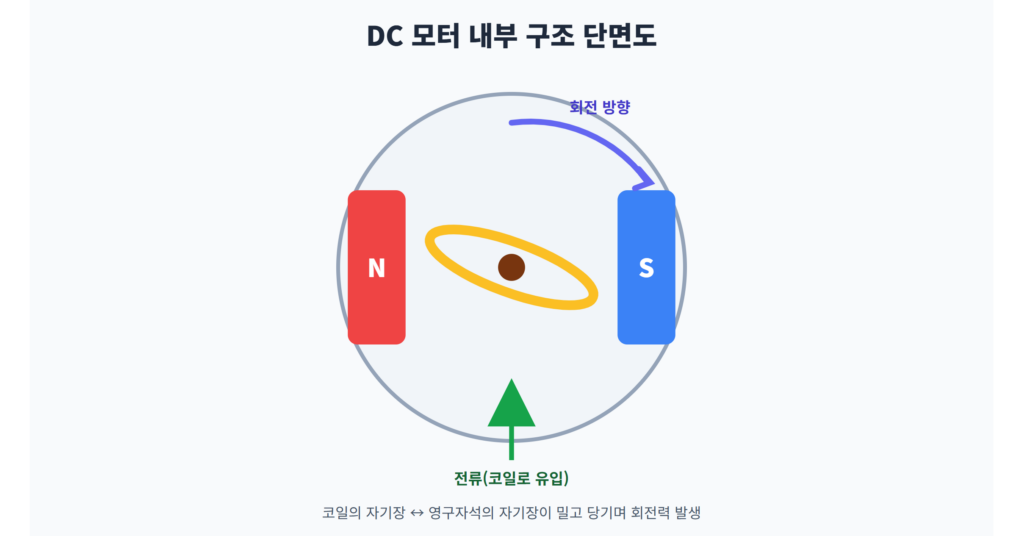

모터 회전 원리, 그림으로 살펴보기
모터 내부를 단순화하면, 양쪽에 고정된 영구자석(N극과 S극)이 있고 그 사이에서 코일이 회전하는 구조입니다. 코일에 전류가 흐르면 코일은 순간적으로 하나의 작은 자석처럼 작동하게 되고, 이 코일 자석의 극과 고정된 영구자석의 극이 서로 밀거나 당기면서 코일이 회전하게 됩니다. 코일이 절반 정도 회전하면 내부의 정류자라는 장치가 전류의 방향을 자동으로 바꿔주어, 힘의 방향이 계속 같은 쪽으로 작용하도록 만들어줍니다. 이 과정이 반복되면서 모터가 계속 회전하는 것입니다. 그림으로 보면 코일이 반 바퀴 돌 때마다 전류 방향이 바뀌는 지점이 표시되어, 왜 모터가 멈추지 않고 계속 도는지 한눈에 이해할 수 있습니다.
요약
– 모터 내부는 고정된 영구자석과 회전하는 코일로 구성
– 전류가 흐르면 코일이 순간적으로 자석처럼 작동해 회전력 발생
– 정류자가 반 바퀴마다 전류 방향을 바꿔주어 회전이 계속 유지됨

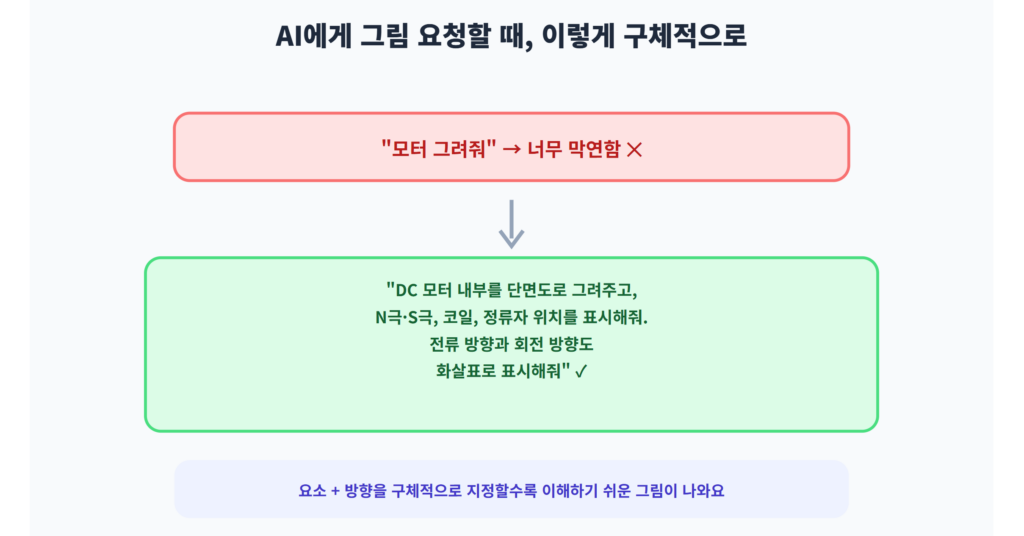

AI에게 그림 요청할 때 좋은 프롬프트 예시
효과적인 그림을 얻으려면 요청도 구체적이어야 합니다. “모터 그려줘”보다는 “DC 모터 내부 구조를 단면도로 그려주고, 자석의 N극과 S극, 코일, 정류자의 위치를 표시해줘. 전류가 흐르는 방향과 회전하는 방향도 화살표로 표시해줘”처럼 어떤 요소를 어떻게 표시할지 구체적으로 요청하면 훨씬 이해하기 쉬운 결과물을 받을 수 있습니다. 그림을 받은 후에도 이해가 안 되는 부분이 있다면 “정류자가 하는 역할만 더 자세히, 다른 그림으로 그려줘”처럼 특정 부분을 확대해서 요청하는 것도 좋은 방법입니다.
요약
– 그려야 할 요소(자석, 코일, 정류자 등)를 구체적으로 나열해 요청
– 방향(전류, 회전)을 화살표로 표시해달라고 요청하면 이해가 쉬워짐
– 특정 부분이 헷갈리면 그 부분만 확대한 별도 그림을 추가 요청
Q. 실제 모터를 분해해서 봐야 이해가 더 잘 될까요?
A. 가능하다면 저렴한 모터를 하나 분해해서 실제 자석과 코일을 눈으로 확인하는 것도 큰 도움이 됩니다. 다만 분해가 어렵거나 위험하다고 느껴진다면, AI가 그려주는 단면도만으로도 핵심 원리를 이해하는 데는 충분합니다.
Q. 서보모터나 스텝모터도 같은 원리인가요?
A. 기본적으로 전자기 유도 원리를 이용한다는 점은 같지만, 회전 각도를 정밀하게 제어하는 방식에는 차이가 있습니다. 이 부분은 DC 모터의 기본 원리를 충분히 이해한 뒤, AI에게 “서보모터는 DC 모터와 어떻게 다른지 비교해서 그려줘”라고 이어서 요청하면 단계적으로 이해할 수 있습니다.
Q. AI가 그려준 그림이 실제와 다를 수도 있나요?
A. AI가 그려주는 그림은 이해를 돕기 위한 단순화된 개념도에 가깝습니다. 세부적인 실제 설계와는 차이가 있을 수 있으니, 핵심 원리를 이해하는 용도로 활용하고 정확한 사양이 필요할 때는 제조사 자료를 함께 참고하는 것이 좋습니다.
함께 보면 좋은 글: 센서는 어떻게 세상을 인식할까, AI 질문으로 배우는 초음파 센서 원리
